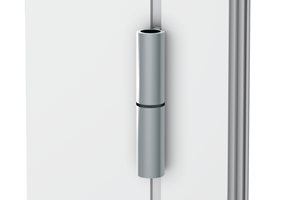

Las bisagras de la serie Klemmband NG combinan las exigencias de diseño de una bisagra de forma de rodillo con la sencillez y la eficiencia de una bisagra deslizante. La versión pequeña de dos cuerpos puede soportar un peso máximo de la hoja hasta 90kg, debido a sus elementos de fijación innovadores. Además ofrece el confort y la calidad habitual de una bisagra de Dr. Hahn. A través de sus contra-placas adaptadas al perfil se consigue una fijación óptima al perfil y se garantiza una estabilidad muy elevada de la puerta. Tanto la regulación horizontal como vertical se pueden realizar sin desmontar la hoja y además la regulación horizontal no afecta la alineación de los rodillos y hasta en casos de regulación máximas los rodillos quedan alineados.
En el caso de bisagras deslizante se trata de bisagras adaptadas a sistemas de perfiles concretos, que se desarrollan en estrecha colaboración con los fabricantes de los perfiles. Cada combinación puede necesitar su propia solución. Para cuaqluier petición nueva se necesita información detallada sobre los perfiles.
Material
Fabricado a base de perfiles de aluminio
Modo de fijación
Fijación através de contra-placas de una pieza
Peso máximo
Según los detalles de los perfiles máx. 90kg de hoja
Regulación
Regulación en 4 direcciones sin desmontar puerta
Certificados
Certificado CE según EN 1935:2002, clase 12
Colores
Disponible en colores RAL y tonos anodizados
Klemmband NG de dos piezas PEQUEÑOS: 4 7 5 0 1 4 1 12
SClase de uso
4
Clase 4: Uso frecuente. Bisgras para puertas que sufren un uso frecuente.
Pruebas de durabilidad
7
Clase 7: 200.000 ciclos (solo bisagras)
Peso de la puerta en ensayo
5
Clase 5: Peso de la puerta 100 kg
Resistencia a fuego y humo
0
Clase 0: No apta para uso en puertas cortfuego o cortahumo (EN 1634-1)
Seguridad de uso
1
Los requerimentos básicos a la seguridad de uso tienen que cumplir todas la bisagras. Por lo cual aquí solo exite la clase 1.
Resistencia a corrosión
4
Clase 4: Prueba de niebla salina de 240 horas
Antirrobo
1
Clase 0: No apta para uso en puertas anti-robo.
Clase de bisagra
12
Clase 12: Bisagras de esta clase cumplen los requerimentos para uso muy frecuente.
La clasificación 4 7 5 0 1 4 1 12 certifica lo siguiente:
Una bisagra para uso frecuente (4), que se ha probado en pruebas de durabilidad con 200.000 ciclos (7), para una puerta con peso hasta 100kg (5*), no apta para puertas de protección contra fuego u humo (0), seguridad de uso (1), que ofrece una resistencia a corrosión de 240h (4) y que es apta para uso en puertas anti-robo (1). Como consecuencia consigue la clasfificación de bisagra (12).
*) Además durante la prueba se realizaron con éxito 20 ciclos con 200kg y 5 ciclos con 300kg, según EN 1935.
