KT-SV
- CE-certifikat: razred 12
- Izgled spojnice ne mijenja se nakon namještanja
- Sve spojnice za održavanjem ležaja
- Lako prilagodavanje za koje je potrebna samo jedna osoba
- Spojnice su u velikoj mjeri predmontirane
Lagana vrata, izrađena od uskih profila, za stolare uvijek predstavljaju poseban izazov. Hahn spojnica tipa KT-SV omogućuju da se vrata do 80 kg težine samostalno drže. Ove spojnice proizvode se u tri širine tijela i to 12, 15 i 20 mm. Izrađene su od kvalitetnih materijala i pažljivo obrađene. Rukovanje šarkom u radionici je jednostavno, a prilagođavanje na gradilištu brzo izvedivo. Od ožujka 2010. godine spojnice KT-SV alternativno nudimo i sa samoureznim vijcima, čime se vrijeme montaže dodatno znatno skraćuje. Premda se Hahn spojnice tipa KT-SV često ugrađuju u sporedna vrata, imaju i CE certifikat – i to u razredu 12 za vrlo velika opterećenja.
Materijal
ekstrudirani aluminij
Vrsta spoja
Izravan vijčani spoj na okvir i krilo vrata, opcija s Hahn stupnjevitim vijkom, Alternativno dostupno i sa samoureznim vijcima
Izvedbe

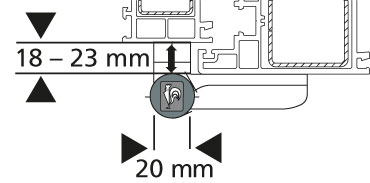

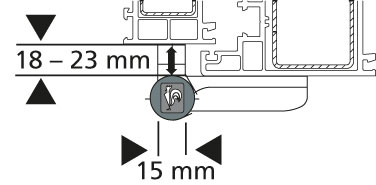

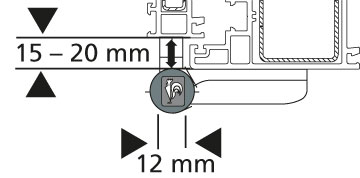

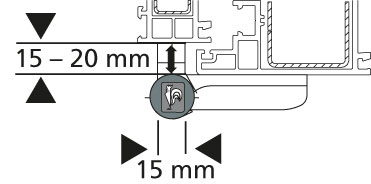

3 visine preklopa: 15 – 20 mm, 18 –23 mm, 22 - 27 mm
Opteretivostost
Ovisno o izvedbi profila: 80 kg
Mogućnost namještanja
Ovješeno krilo vrata može se namjestiti u 6 smjerova
Certifikati
CE certifikat u skladu s EN 1935, razred 12
Izbor boja
Spojnice su isporučive u RAL bojama
P307E0001 = RAL 9010
P307G0001 = RAL 9016
P30750001 = RAL 8077
P307E0045 = RAL 9010
P307G0045 = RAL 9016
P30750045 = RAL 8077
P307E0013 = RAL 9010
P307G0013 = RAL 9016
P30750013 = RAL 8077
P307E0047 = RAL 9010
P307G0047 = RAL 9016
P30750047 = RAL 8077
P307E0002 = RAL 9010
P307G0002 = RAL 9016
P30750002 = RAL 8077
P307E0050 = RAL 9010
P307G0050 = RAL 9016
P30750050 = RAL 8077
P307E0010 = RAL 9010
P307G0010 = RAL 9016
P30750010 = RAL 8077
P307E0046 = RAL 9010
P307G0046 = RAL 9016
P30750046 = RAL 8077
P307E0030 = RAL 9010
P307G0030 = RAL 9016
P30750030 = RAL 8077
P307E0048 = RAL 9010
P307G0048 = RAL 9016
P30750048 = RAL 8077
P307E0080 = RAL 9010
P307G0080 = RAL 9016
P30750080 = RAL 8077
P307E0081 = RAL 9010
P307G0081 = RAL 9016
P30750081 = RAL 8077
P307E0056 = RAL 9010
P307G0056 = RAL 9016
P30750056 = RAL 8077
P307E0057 = RAL 9010
P307G0057 = RAL 9016
P30750057 = RAL 8077
P307E0021 = RAL 9010
P307G0021 = RAL 9016
P30750021 = RAL 8077
KT-SV: 4 7 5 0 1 4 1 12
korištenje klase
4
Klasa 4: Vrlo teška upotreba. Trake za vrata izložena čestoj i nasilnoj uporabi.
za trajnost
7
Klasa 7: 200.000 ciklusa ispitivanja (samo za vrata)
Masa ispitnih vrata
5
Klasa 5: Masa ispitnih vrata 100 kg
otpornost na vatru
0
Klasa 0: nije prikladna za uporabu na vratima za zaštitu od požara / dima (EN 1634-1)
korištenje sigurnost
1
Svi se trake moraju ispuniti osnovnim zahtjevima za sigurnost korištenja. Stoga ovdje postoji samo klasa 1.
otpornost na koroziju
4
Klasa 4: izuzetno visoka otpornost na koroziju
provala
1
Klasa 1: Za upotrebu na protuprovalnim vratima, ovisno o ocjeni doprinosa protuprovalne trake odgovarajućih vrata otpornih na provalu.
bend razred
12
Klasa 12: Trake ove klase zadovoljavaju zahtjeve za vrlo teškom upotrebom
Klasifikacija 4 7 5 0 1 4 1 12 znači sledeće: Jedna spojnica (4) za jako velika opterećenja, koja je proverena u ispitivanjima izdržljivosti sa (7) 200.000 otvaranja, za vrata do (5*) 100 kg mase, (0) koja nije pogodna za protivpožarna ,-dimna vrata, za korisnika (1) bezbedna, koja ima (4) najvišu klasu otpornosti na koroziju od 240 h i koja se (1) može upotrebiti za protivprovalna vrata i koja je svrstana u klasu 12.
*) Zbog toga je izdržala i 20 otvaranja sa 200 kg i 5 otvaranja sa 300 kg po EN 1935.
