Hahn KT-RV, 2-teilig, an geöffneter Tür

KT-RV, 2-DELNI

CILINDRIČNA ŠARKA ZA PVC VRATA

Dovoljno jaka za težine krila do 120 kg
Prečnik tela šarke 22 mm
Tela se ne pomeraju optički ni posle podešavanja
Šarke su u velikoj meri prethodno sastavljene
Podjednako za DIN levo/DIN desno upotrebljive

Description

Piktogramm Hahn function

CE geprüft Zeichen

Opis proizvoda

TEHNIKA

Žleb za ugradnju

Nova Hahn KT-RV pričvršćena je u žleb krila i zamenjuje prethodne KT-R šarke. Osim modernije konture, nova verzija je sada podešljiva u šest smerova bez vidnog pomaka tela. Podešavanje se vrši po potrebi kontinuirano vertikalno i horizontalno. Zavrtanjem plastične čaure se pritisak zaptivanja može podesiti za ± 0,5 mm. U zavisnosti od primenjenih profila, dvodelna verzija nosi do 120 kg.

Montaža se provodi i dalje putem montažnih ploča prilagođenih sistemu. Dostupne su standardne širine euronuta od 16 mm i 20 mm. Za još kvalitetniji utisak šarka je takođe i u srebrno EV1-eloksiranoj boji, kao novoj standardnoj boji, dostupna. 100 % slobodan prolaz garantuje da KT-RV šarka bude najlepši izbor, na primer i u bolnicama za pristupe prilagođene invalidskim kolicima i gde god širokog prolaza za utovar treba.

Areas of application

Vrata od pvc profila, kako u stambenoj gradnji tako i u zgradama
Glavna ulazna vrata
Vrata za sporedni ulaz
Spoljašnja vrata
Unutrašnja vrata
Ulazna vrata stanova

Material

Napravljena od ekstrudiranog aluminijuma
NAČIN PRIČVRŠĆIVANJA

Direktna ugradnja u okvir i u krilo
OPTEREĆENJE

max. 160 kg u zavisnosti od vrste profila
PODEŠAVANJE

Okačeno krilo vrata se može u 6 smerova podešavati:
• Kontinuirano horizontalno podešavanje ± 3 mm
• Kontinuirano podešavanje visine ± 3 mm
• Podešavanje pritiska zaptivanja ± 0,4 mm
SERTIFIKATI

• CE sertifikat po normi EN 1935:2002, klasa šarki 14 (u ispitivanju)
• SKG 2 zvezdice
BOJE

Šarke dostupne u EV1-eloksiranim i RAL bojama

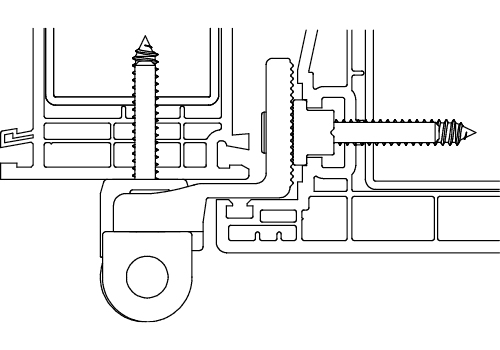

16/3,0 mm Žleb za ugradnju

DIRETNO PRIČVRŠĆIVANJE

DIRETNO PRIČVRŠĆIVANJE

K73110000 = EV1 sa crnim plastičnim delovima

K731G0000 = RAL 9016 sa belim plastičnim delovima

K73150000 = RAL 8077 sa crnim plastičnim delovima

K73190000 = Posebna boja, npr. Silbermetallic 003 sa crnim plastičnim dijelovima

20/3,5 mm Žleb za ugradnju

DIRETNO PRIČVRŠĆIVANJE

DIRETNO PRIČVRŠĆIVANJE

K73110001 = EV1 sa crnim plastičnim delovima

K731G0001 = RAL 9016 sa belim plastičnim delovima

K73150001 = RAL 8077 sa crnim plastičnim delovima

K73190001 = Posebna boja, npr. Silbermetallic 003 sa crnim plastičnim delovima

16/3,5 mm Žleb za ugradnju

DIRETNO PRIČVRŠĆIVANJE

DIRETNO PRIČVRŠĆIVANJE

K73110002 = EV1 sa crnim plastičnim delovima

K731G0002 = RAL 9016 sa belim plastičnim delovima

K73150002 = RAL 8077 sa crnim plastičnim delovima

K73190002 = Posebna boja, npr. Silbermetallic 003 sa crnim plastičnim delovima

24/4,0 mm Žleb za ugradnju

DIRETNO PRIČVRŠĆIVANJE

DIRETNO PRIČVRŠĆIVANJE

K73310003 = EV1 sa crnim plastičnim delovima

K733G0003 = RAL 9016 sa belim plastičnim delovima

K73350003 = RAL 8077 sa crnim plastičnim delovima

K73390003 = Posebna boja, npr. Silbermetallic 003 sa crnim plastičnim delovima

Download

brochure

PDF

Fitting

Installation Instructions

Adjustment Instructions

Accessories

Šablon (16/3,0 mm, 16/3,5 mm Žleb za ugradnju) - T320A0001

Šablon (20/3,5 mm Žleb za ugradnju) - T320A0011

Šablon (24/4,0 mm Žleb za ugradnju) - T321A0030
