KT-RN, 3-teilig
- Keine Dichtungsunterbrechung
- Stark genug für Flügelgewichte bis 160 kg
- 22 mm Banddurchmesser
- Auch nach der Verstellung entsteht kein Rollenversatz
- Türbänder sind weitestgehend vormontiert
- DIN links/DIN rechts gleichermaßen verwendbar
Niedrigenergie und hohe Wärmedämmwerte sind die Stichworte, die Hersteller von Türen aus Kunststoffprofilen derzeit bei jedem Produktionsschritt begleiten. Energetisch optimierte Systemprofile mit mehreren Dichtebenen leisten einen Beitrag dazu, dass Kälte draußen und Heizenergie in der Wohnung bleibt. Dieser Entwicklung folgt das 3-teilige Hahn KT-RN, indem es die Dichtung immer unverletzt lässt und trotzdem die begehrte Optik eines schmalen Rollenbandes wahrt. Mit nur 22 mm Banddurchmesser gehört es zu den schlanksten Ausführungen des Marktes.
Dabei trägt es je nach Profilsituation bis zu 160 kg. In der Prüfung zum CE-Zertifikat gemäß EN 1935:2002 erreichte das Türband die Klasse 14 und ist demnach für Türen mit sehr hoher Belastung ausgelegt. Das aus stranggepresstem Aluminium gefertigte Türband kommt beim Verarbeiter weitestgehend vormontiert an. Es ist ohne Veränderungen DIN links und DIN rechts verwendbar. Mit einer Standard-Variante bedient das KT-RN die meisten gebräuchlichen Profilausführungen mit einem rechtwinkligen Aufdeck von 16,5 bis 26,0 mm.
Material
Gefertigt aus stranggepresstem Aluminium
Befestigungsart

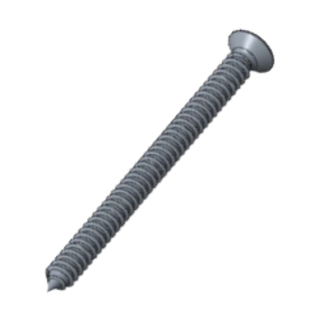

Direktverschraubung in Rahmen und Flügel
Ausführungen
Aufdeckbereich 16,5 – 26,0 mm
Belastbarkeit
In Abhängigkeit der Profilausführung max. 160 kg
Verstellbarkeit
Türflügel in 6 Richtungen verstellbar:
• Horizontalverstellung stufenlos ± 3 mm
• Höhenverstellung stufenlos ± 3 mm
• Dichtungsandruckverstellung ± 0,4 mm
Zertifikate in Vorbereitung
• CE-zertifiziert gemäß EN 1935:2002, Bandklasse 14 (in Prüfung)
• SKG 2 Sterne (in Prüfung)
Farbausführungen
Bänder in Silber EV1 und RAL-Farben lieferbar
Anwendung
DIN links / DIN rechts verwendbar
K77110000 = EV 1 schwarze Kunststoffteile
K771E0000 = RAL 9010 weiße Kunststoffteile
K771G0000 = RAL 9016 weiße Kunststoffteile
K77150000 = RAL 8077 schwarze Kunststoffteile
K77140000 = RAL 9010 schwarze Kunststoffteile
K77160000 = RAL 9016 schwarze Kunststoffteile
Artikelnummer auf Anfrage
KT-RN, 3-teilig: 4 7 7 0 1 4 (5*) 1 14
Gebrauchsklasse
4
Klasse 4: Sehr starker Gebrauch. Bänder für Türen, die einem häufigen und heftigem Gebrauch ausgesetzt sind.
Dauerfunktionstüchtigkeit
7
Klasse 7: 200.000 Prüfzyklen (nur Türbänder)
Masse der Prüftür
7
Klasse 7: Masse der Prüftür 160 kg
Feuerbeständigkeit
0
Klasse 0: nicht geeignet zur Anwendung an Feuer- / Rauchschutztüren (EN 1634-1)
Gebrauchssicherheit
1
Die grundlegenden Anforderungen an die Gebrauchssicherheit sind von allen Bändern zu erfüllen. Daher gibt es hier nur die Klasse 1.
Korrosionsbeständigkeit
4 (5*)
Klasse 4: 240 Stunden Salzsprühtest (Klasse 5: 480 Stunden Salzsprühtest*)
Einbruchhemmung
1
Klasse 1: Zur Anwendung an einbruchhemmenden Türen in Abhängigkeit von der Bewertung des Beitrags der Bänder zur Einbruchhemmung der jeweiligen einbruchhemmenden Tür geeignet.
Bandklasse
14
Klasse 14: Bänder dieser Klasse erfüllen Ansprüche bei sehr starkem Gebrauch
Die Klassifikation 4 7 7 0 1 4 (5*) 1 14 sagt folgendes aus:
Ein Türband für (4) sehr starke Beanspruchung, welches im Dauerversuch mit (7) 200.000 Zyklen geprüft wurde, für die Tür mit einer Masse bis (7) 160 kg, (0) nicht Feuer-Rauchschutz geeignet ist, eine (4) Korrosionsbeständigkeit von 240 h besitzt und an (1) einbruchhemmenden Türen eingesetzt werden kann.
Eignung für die Verwendung an Türen in Rettungswegen.
*) Korrosionsklasse 5 gemäß DIN EN 1670:2007/AC:2008
