Ez az ajtópánt rendszer kombinációs lehetőségeket és különféle rögzítési módokat kínál a befelé és kifelé nyíló ajtókhoz akár fordítóprofilos vagy sarokelemes konstrukcókhoz is
Az ajtópánt mindegyik fém része védve van a korróziótól. Rendkívüli igényekhez rozsdamentes anyagból készült részekkel is igényelhető
Léteznek még egyedi megoldások harmónika és biztonsági ajtókhoz is
E rendszer minden járatos alumínium és acél profilt kiszolgál
Az ajtópánt egyaránt felhasználahtó balos-jobbosként
HAHN SERIE 60 AT – A MAXIMÁLIS RUGALMASSÁG ÉRDEKÉBEN

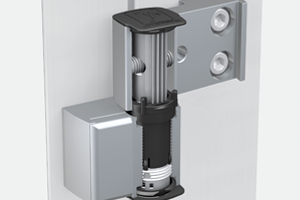

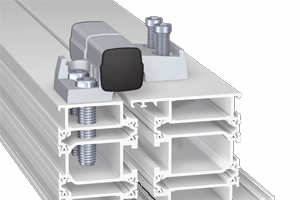

A Hahn Serie 60 AT ajtópánt sorozat továbbfejlesztése optimalizálja a pánttest formáját és tökéletesíti a technikáját. Az ajtógyártó a számos rögzítési mód és méret kombinálásával kiválaszthatja a profilhelyzetéhez illő ajtópántot. Az egykamrás profilokhoz a rögzítő lapocskák használhatóak, míg a többkamrás rendszerekhez a Hahn Anker-Schraube csavaros megoldás választható, ha a profil falai meghaladják az 1,6 mm vastagságot.
A Hahn Schraub-Ankeres rögzítés viszont olyan speciális követelmények esetében lehet tökéletes megoldás mint pld. a nyomásra érzékeny profilok.
A szerkezeti változtatások eredményeképpen az új kivitel esetében az ajtószárny vízszintesen 2,5 mm-ig mozgatható. Függőlegesen továbbra is +3 mm-el emelhető és – 2 mm-el süllyeszthető. Kétségtelenül a legjelentősebb könnyebség az ajtógyártóknak, hogy a továbbiakban a mélységi állítás miatt a legtöbb esetben nem kell kiemelni az ajtószárnyat.
Alkalmazási területek
főbejárati ajtók
bejárati ajtók
belső ajtók
külső ajtók
különleges funkciójú ajtók
hátsó ajtók
Alapanyag
extrudált alumíniumból gyártva
Rögzítési mód
Anker-Schraube, Schraub-Anker vagy hagyományos rögzítő lapocskákkal
Kivitelek
két forgáspont távolság: 20 mm és 36 mm
Teherbírás
a profiloktól függően max. 140 kg
Állíthatóság
az ajtószárny 6 irányban állítható
Fokozatmentes vízszintes beállítás +/- 2,5 mm
A függőleges beállítás beépített emelőorsó által + 3 mm / -2 mm
Tömítésirányú állítás +/- 0,5 mm, csak néhány kivitel esetében szükséges a szárny kiemelése
Színválaszték
Az ajtópántok RAL színekben vagy eloxáltan rendelhetőek
Nyitási szög
>180°
CE osztályozás
SERIE 60 AT KÉTRÉSZES: 4 7 7 0 1 4 0 14
Fajta
ikon
osztály
jelentés
Igénybevételi osztály
4
4. osztály: Nagyon nehéz használat. Szalagok a gyakori és erőszakos használatnak kitett ajtókhoz.
0. osztály: nem alkalmas tűz / füstgátló ajtókhoz (EN 1634-1)
használják a biztonsági
1
A használat biztonságának alapvető követelményeit minden szalagon meg kell felelni. Ezért itt csak az 1. osztály van.
korrózióvédelem
4
4-es pántosztály: 240 órás sópermet teszt
betörés
0
0. osztály: Nem alkalmas betörésbiztos ajtókhoz.
zenekar osztály
14
14. osztály: Az ebbe a kategóriába tartozó szalagok megfelelnek a nagyon nehéz használatra vonatkozó követelményeknek
OSZTÁLYOZÁS SERIE 60 AT KÉTRÉSZES (új)
A 4 7 7 0 1 5 1 14 besorolás a következőeket jelenti : Ez egy ajtópánt (4) nagyon erős igénybevételhez, melyet (7) 200.000 nyitásig tartó kisérletben vizsgáltak, legfeljebb (7) 160 kg tömegű ajtónál, (0) mely nem alkalmas füst- és tűzvédelemre, mely a (1) felhasználóra nézve biztonságos, mely (5) a lehető legmagasabb 480 h korróziós ellenállóságú, mely (1) felhasználható betörésgátló ajtókhoz és mely ajtópántot a 14-as pántosztályba soroltak. Ebből kifolyólag az EN 1935 szerinti 20 nyitási ciklust 320kg-al, 5 ciklust pedig 480 kg súllyal is kiállta.
